6.Netty的ChannelPipeline

#netty #review

1. ChannelPipeline 是什么？

ChannelPipeline 是 Netty 的核心编排组件，负责组装各种 ChannelHandler，实际的数据编解码和业务处理都由 Handler 完成，Pipeline 本身只负责"把 Handler 串起来、按顺序调用"。Handler 本身的设计、回调方法和异常处理见 7.Netty的ChannelHandler与Context。

内部通过双向链表将不同的 ChannelHandler 链接在一起。当 I/O 读写事件触发时，Pipeline 会依次调用链表中的 Handler 对数据进行拦截和处理。

Pipeline 是线程安全的，原因很简单：每个 Channel 都绑定一个独立的 Pipeline，一个 Pipeline 关联一个 EventLoop，一个 EventLoop 只绑定一个线程，所以不存在多线程竞争。

2. 内部结构

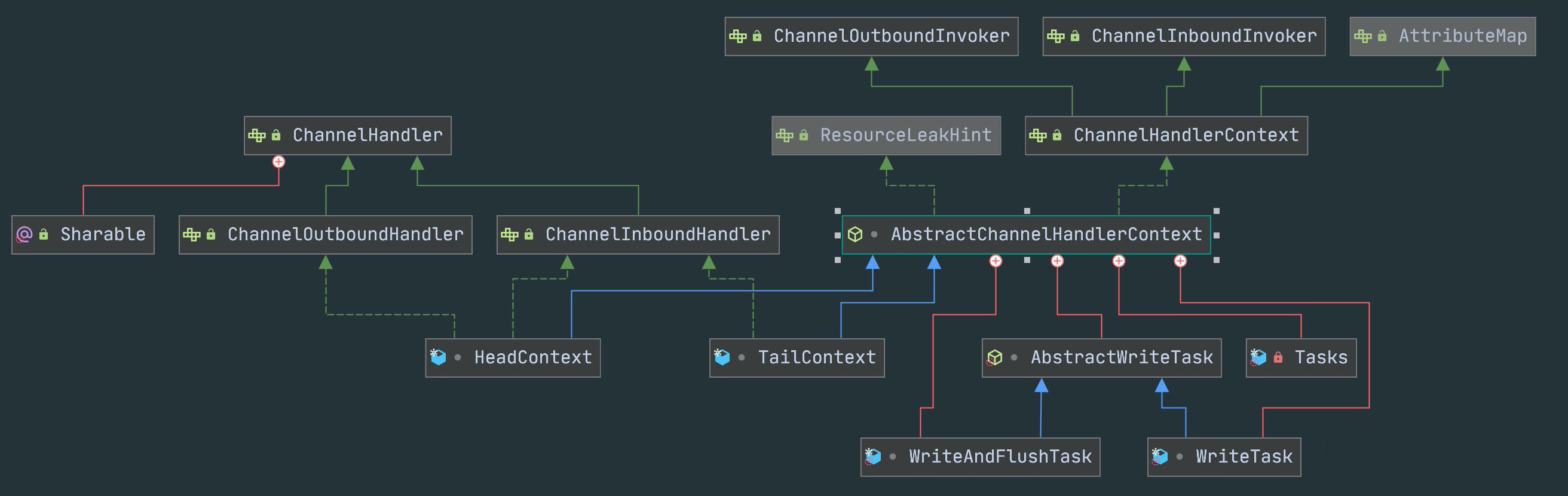

Pipeline 的双向链表维护了 HeadContext 和 TailContext 两个固定节点，自定义的 Handler 插在它们中间。

2.1 HeadContext

• 同时实现了 ChannelInboundHandler 和 ChannelOutboundHandler
• 是出站事件的最后一站，网络数据写入操作的入口就在这里完成（最终调用 Unsafe 写数据）
• 在传递事件之前会执行一些前置操作，比如 flush 前的内存管理

2.2 TailContext

• 只实现了 ChannelInboundHandler
• 是入站事件的最后一站，主要职责是终止入站事件传播，并释放 Message 数据资源（防止内存泄漏）
• 作为出站事件传播的第一站，只是简单地把事件传给上一个节点

用一张图来理解两者的位置关系：

sequenceDiagram
    participant Net as 网络
    participant H as HeadContext
(In+Out)
    participant A as Handler A
(Inbound)
    participant B as Handler B
(Outbound)
    participant C as Handler C
(Inbound)
    participant T as TailContext
(In only)

    Note over Net,T: 入站事件：Head → Tail
    Net->>H: 数据到达
    H->>A: fireChannelRead
    A->>B: fireChannelRead
    B->>C: fireChannelRead
    C->>T: fireChannelRead
    T-->>T: 释放未处理消息

    Note over Net,T: 出站事件：Tail → Head
    T->>C: write/flush
    C->>B: write/flush
    B->>A: write/flush
    A->>H: write/flush
    H->>Net: 写入网络（Unsafe）

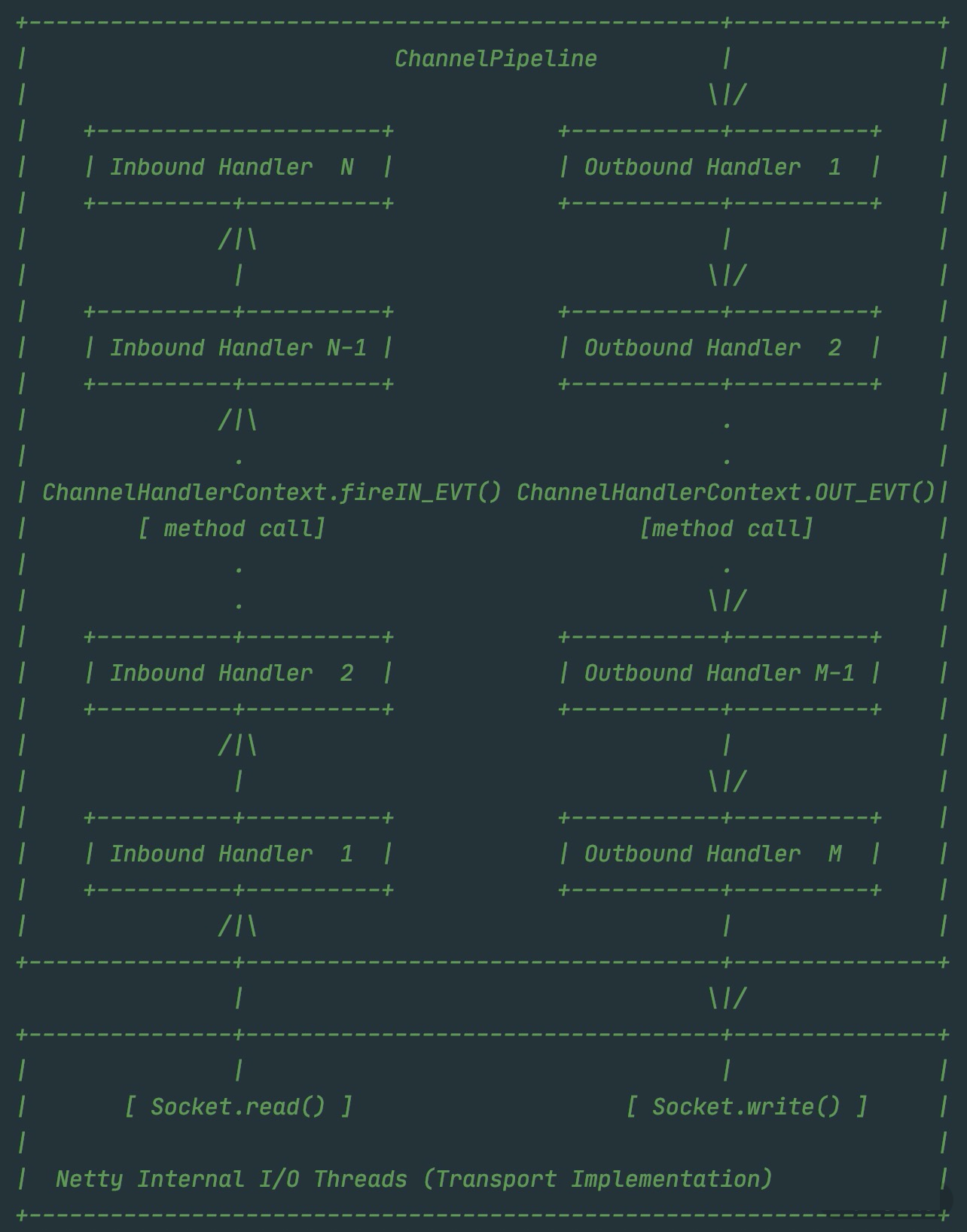

3. 事件传播方向

Pipeline 中有两类事件，传播方向相反：

入站打印顺序：A → B → C
出站打印顺序：C → B → A

3.1 ctx 和 channel 写操作的区别

这是个容易踩坑的地方：

// 从当前 Handler 节点向前找第一个 OutboundHandler，不走完整个 Pipeline
ctx.writeAndFlush(msg);

// 从 TailContext 开始，走完整个 Pipeline
ctx.channel().writeAndFlush(msg);

大多数情况下用 ctx.writeAndFlush() 性能更好，因为跳过了当前节点之后的 Handler。但如果你的出站 Handler 在当前节点之后，就得用 channel.writeAndFlush()，不然会被跳过。

4. 怎么添加 Handler？

ChannelPipeline pipeline = channel.pipeline();

// 添加到末尾（TailContext 之前）
pipeline.addLast(new MyInboundHandler());
pipeline.addLast(new MyOutboundHandler());

// 添加到开头（HeadContext 之后）
pipeline.addFirst(new LoggingHandler());

// 在指定 Handler 之前/之后插入
pipeline.addBefore("myHandler", "newHandler", new NewHandler());
pipeline.addAfter("myHandler", "newHandler", new NewHandler());

// 运行时动态移除
pipeline.remove(MyInboundHandler.class);

Pipeline 支持运行时动态增删 Handler，这在需要按需加载解码器的场景下很有用，比如 HTTP 升级到 WebSocket 时，可以在握手完成后把 HTTP Handler 换掉。

5. 典型 Pipeline 结构

一个标准的服务端 Pipeline 通常长这样：

Head → [日志] → [SSL] → [解码器] → [编码器] → [业务Handler] → [异常Handler] → Tail

pipeline.addLast(new LoggingHandler(LogLevel.INFO));       // 日志
pipeline.addLast(new LengthFieldBasedFrameDecoder(...));   // 解决粘包
pipeline.addLast(new StringDecoder());                     // 解码（Inbound）
pipeline.addLast(new StringEncoder());                     // 编码（Outbound）
pipeline.addLast(new BusinessHandler());                   // 业务逻辑
pipeline.addLast(new ExceptionHandler());                  // 统一异常处理

看起来编码器排在业务 Handler 前面，但实际执行顺序是对的，因为入站和出站方向相反：

• 入站（数据进来）：Head → 解码器 → 业务 Handler，业务 Handler 拿到的是解码后的对象
• 出站（数据返回）：业务 Handler 调用 write() → 出站从当前节点往 Head 方向找 → 编码器 → Head → 写网络

编码器虽然在链表里排在业务 Handler 前面，但出站是从 Tail 往 Head 走，所以业务 Handler 的 write() 出站时自然会经过编码器，顺序完全正确。
